পোলার কোঅর্ডিনেটস এবং টুল অফসেট কমান্ড দিয়ে মিলিং টর্ক্স স্প্লাইন স্লট

কিছু সময়ের জন্য CNC প্রোগ্রামিং এর সাথে পরিচিত হওয়ার পর, আমরা সংশ্লিষ্ট নির্দেশাবলীর মৌলিক কাজ এবং ব্যবহার আয়ত্ত করেছি। কিন্তু এই মাত্র শুরু। একটি সিএনসি প্রোগ্রামার হিসাবে, নির্দেশগুলি হাতিয়ার, ঠিক মার্শাল আর্ট-ভিত্তিক চালের মতো। কিভাবে শত্রুর বিরুদ্ধে খেলতে হয় তা মৌলিক। আমাদের সাদৃশ্য দ্বারা নমনীয়ভাবে প্রয়োগ করতে হবে। জটিল অংশগুলির জন্য, আমাদের ব্যবহারের জন্য বিবেচনা করার জন্য আমাদের বেশ কয়েকটি নির্দেশনা দরকার এবং একে অপরের মধ্যে কোনও দ্বন্দ্ব এবং দ্বন্দ্ব থাকা উচিত নয়। আসুন' এর পরবর্তী প্লাম-আকৃতির কাপলিংয়ের কীওয়ে মেশিনটি অধ্যয়ন করি।

তিনটি সমানভাবে বিতরণ করা কীওয়েগুলি একটি ফাঁপা সিলিন্ডারে মেশিন করা হয়। কারণ এটি একটি বরই ফুলের অনুরূপ, গুকে একটি প্লাম স্প্লাইন কীওয়ে বলা হয়। এই কাঠামোটি সাধারণত কুইনকানক্স কাপলিংয়ের জন্য ব্যবহৃত হয়। এটি একটি সাধারণভাবে ব্যবহৃত কাঠামো, এবং এর প্রোগ্রামিং শেখার বাস্তব মূল্য রয়েছে।

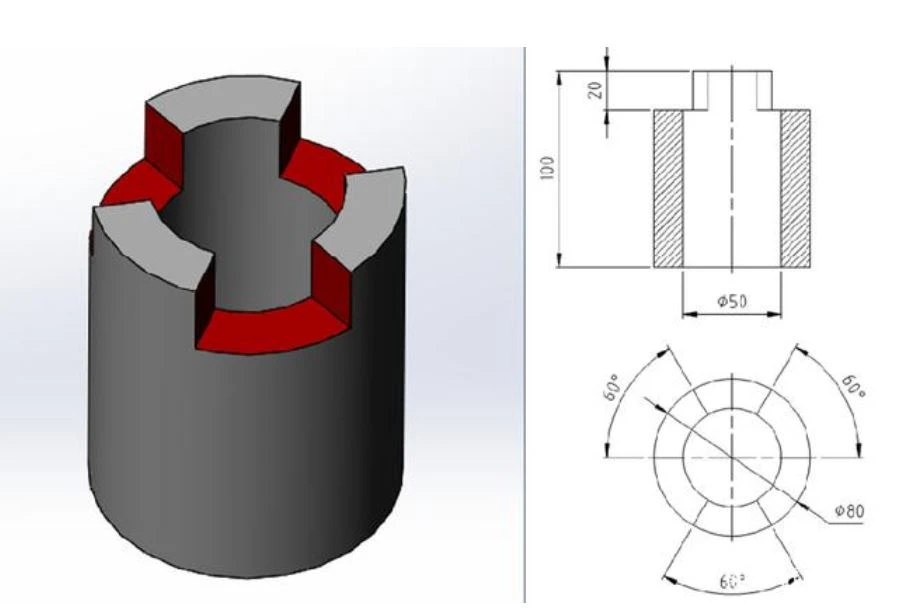

ছবিতে একটি নলাকার ওয়ার্কপিস দেখানো হয়েছে যার বাইরের বৃত্ত 80০ এবং ভিতরের গর্ত ৫০। প্রয়োজনীয়তা অনুযায়ী, uniform০ কোণ বিশিষ্ট তিনটি অভিন্ন বিতরণকৃত ছাতা-আকৃতির খাঁজ প্রক্রিয়া করা হবে। টুলটি 20 মিলিং কাটার ব্যবহার করে।

বিশ্লেষণের মূল বিষয়গুলি:

1. ছাতার কাঠামোর opeাল কেন্দ্রকে ছেদ করে এবং প্রক্রিয়াকরণের সময় এটি দূর করার জন্য টুল ব্যাসার্ধ ক্ষতিপূরণ ব্যবহার করা উচিত;

2. প্রক্রিয়াকরণ কোণ মেরু সমন্বয় কমান্ড দ্বারা উপলব্ধ করা প্রয়োজন;

3. সাইকেল ডেপথ মিলিং অবশ্যই ম্যাক্রো প্রোগ্রামের নির্দেশাবলী ব্যবহার করবে;

প্রোগ্রামিং পদ্ধতি নিম্নরূপ:

G54G90G0X0Y0; (একটি সমন্বয় ব্যবস্থা প্রতিষ্ঠা করুন)

G43H1Z20; (টুল দৈর্ঘ্য ক্ষতিপূরণ)

M03S1000; (টাকু শুরু)

G17G16; (মেরু স্থানাঙ্ক স্থাপন)

#1=0; (নিয়োগ)

যখন [#1LE20] DO1; (ম্যাক্রো প্রোগ্রাম শুরু)

#1 =#1+0.5; (গভীরতা বৃদ্ধি 0.5)

G42G0X60Y0D1; (ডান অফসেট পোলার কোঅর্ডিনেট)

G0Z-#1; (কাটিয়া গভীরতা)

G01X0F80; (প্রথম স্লট মিলিং)

X60Y60;

G0Z20; (ছুরি উত্তোলন)

G0X60Y120; (দ্বিতীয় কীওয়েতে যান)

Z-#1; (কাটিয়া গভীরতা)

G01X0F80; (দ্বিতীয় স্লট মিলিং)

X60Y180;

G0Z20; (ছুরি উত্তোলন)

G0X60Y240; (চলন্ত ছুরির তৃতীয় মূল পথ)

Z-#1; (কাটার গভীরতা)

G01X0F80; (তৃতীয় স্লট মিলিং)

X60Y300;

G0Z20; (ছুরি উত্তোলন)

END1; (চক্র পরিচিতি)

G40X0Y0; (টুল অফসেট বাতিল করুন)

G15; (পোলার স্থানাঙ্ক বাতিল করুন)

M05; (টাকু স্টপ)

M30; (প্রোগ্রাম বন্ধ)

সতর্ক হোন:

যোগ করার জন্য কয়েকটি জ্ঞান পয়েন্ট আছে।

1. মেরু স্থানাঙ্ক ব্যবহার করার সময়, কিছু শিক্ষার্থী অস্থায়ী সমন্বয় পদ্ধতির উৎপত্তি প্রতিষ্ঠার জন্য G52 ব্যবহার করবে। কিন্তু এটি উপরের প্রোগ্রামে প্রযোজ্য নয়, কারণ টুল অফসেট G41 এবং G42 G52 এ অবৈধ, তাই দয়া করে এটিতে মনোযোগ দিন। অবশ্যই, প্রোগ্রামটির প্রোগ্রামিং পরিবর্তনশীল, আপনি গ্রাফিক্স রোটেশন কমান্ড G68 ব্যবহার করে চেষ্টা করে দেখতে পারেন।

2. এই প্রোগ্রাম থেকে, আমরা দেখতে পাচ্ছি যে টুল অফসেট কমান্ডের ব্যবহারে, G41 এবং G42 এর রায় কেবল বলতে হয় না যে এটি ওয়ার্কপিসের বাম বা ডানদিকে আছে কিনা। অন্য কথায়, ওয়ার্কপিসের উপরের এবং নীচের দিকগুলি কীভাবে নির্ধারণ করবেন। আমাদের টুলটির ফিড দিকের দিকেও নজর দিতে হবে। যদি আপনার বুঝতে অসুবিধা হয়, তাহলে প্রত্যেকেরই একটি সূত্র মনে পড়ে: G41 আকৃতিটি ঘড়ির কাঁটার দিকে ঘুরিয়ে দেয়, গহ্বরের ঘড়ির কাঁটার বিপরীতে মিলিং করে; G42 ঘড়ির কাঁটার বিপরীতে আকৃতি মিল করে, গহ্বর ঘড়ির কাঁটার দিকে মিল করে।

3. এটা অনিবার্য যে সিএনসি প্রোগ্রামিং শেখার ক্ষেত্রে ত্রুটি থাকবে। আমরা প্রকৃত প্রক্রিয়াকরণের আগে, অপ্রয়োজনীয় ক্ষতি এড়াতে সিমুলেশন সফটওয়্যারে অপারেশন যাচাই করা ভাল। অনুকরণ সফটওয়্যারে পোলার কোঅর্ডিনেটের নির্দেশাবলীর জন্য একটি বার্তা দিন। যদি দুটি পয়েন্টের কোণ 180 ডিগ্রি অতিক্রম করে, সেখানে একটি ত্রুটি হবে, যা প্রকৃত ব্যবহারের থেকে ভিন্ন হতে পারে, তাই ব্যক্তিগত পরামর্শ খুব বেশি নির্ভরশীল হওয়া উচিত নয়। পরিদর্শন শুধুমাত্র একটি মাধ্যম, এবং প্রযুক্তি মৌলিক।
