আমি টার্বোশ্যাফ্ট ইঞ্জিনের কিছু ছবি তুলেছি এবং বিস্তারিত ছবির ভূমিকা সংযুক্ত করেছি। প্রিয় বন্ধুরা, আসুন এবং সম্পাদকের সাথে এটি উপভোগ করুন:

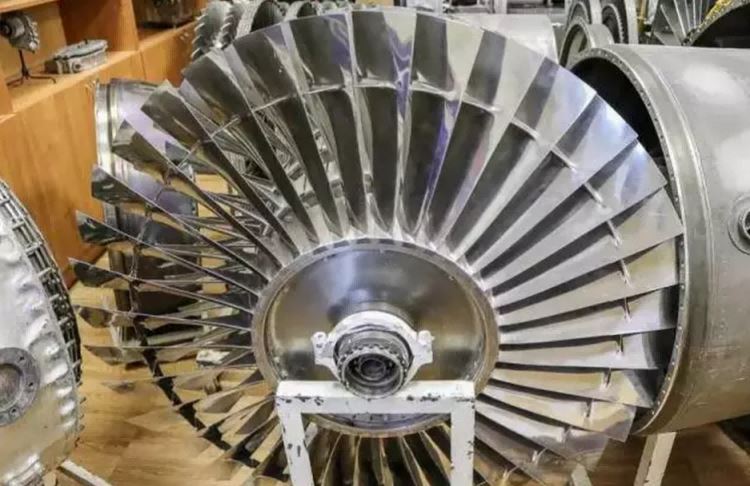

এটি একটি বড় টার্বোফ্যান ইঞ্জিনের ফ্যান ব্লেড। ব্লেডগুলি হাবের উপর ইনস্টল করা হয়। ক্ষতির পরে, তাদের শুধুমাত্র আলাদাভাবে প্রতিস্থাপন করা দরকার। ব্লেডগুলি চাঙ্গা কাঁধ দ্বারা একসাথে সংযুক্ত থাকে, যা ব্লেডের সামগ্রিক শক্তি বৃদ্ধি করতে পারে।
4-পর্যায়ে নিম্ন চাপ সংকোচকারী।
প্রথম পর্যায়ের সংকোচকারীর ব্লেডগুলিরও একই রকম কাঁধ রয়েছে।
ব্লেডগুলি কাঁধ দ্বারা শক্তভাবে একসাথে রাখা হয়।
ঘন 10-পর্যায়ে উচ্চ চাপ সংকোচকারী।
ইঞ্জিনের গিয়ারবক্স।
Turbofan ইঞ্জিন হাউজিং.
উচ্চ চাপ সংকোচকারী.
বিখ্যাত TV2-117 টার্বোশফ্ট ইঞ্জিনটি 1959 সালে ক্লিমভ ডিজাইন ব্যুরো দ্বারা তৈরি করা হয়েছিল। 1965 সালে এটি উৎপাদনে আনার পর, এটি 1997 সাল পর্যন্ত উত্পাদন অব্যাহত রাখে। মোট আউটপুট প্রায় 23,000 ইউনিট এবং মোট অপারেটিং সময় 1 মিলিয়ন ঘন্টা অতিক্রম করে।
TV2-117 MI-8 হিপ্পো সিরিজের হেলিকপ্টারে ইনস্টল করা আছে এবং 10-পর্যায়ের কম্প্রেসারের প্রথম তিনটি ধাপ সামঞ্জস্যযোগ্য। ইঞ্জিনে একটি দ্বি-পর্যায়ের কম্প্রেসার টারবাইন এবং একটি দ্বি-পর্যায় মুক্ত টারবাইন রয়েছে যা লোড চালায়। ছবিটি ইঞ্জিনের ইনটেক পোর্ট দেখায়।
TV2-117 এর কম্প্রেসার। ইঞ্জিনের টেক অফ পাওয়ার হল 1500 হর্সপাওয়ার, এবং এই সময়ে জ্বালানি খরচ প্রতি ঘন্টায় 0.310 কেজি প্রতি হর্সপাওয়ার।
আউটপুট খাদ নিষ্কাশন অগ্রভাগ মধ্যে লুকানো.
নিষ্কাশন অগ্রভাগ বিস্তারিত.
