উল্লম্ব Cnc V1165

উল্লম্ব cnc V1165 প্যারামিটার বিস্তারিত প্রযুক্তিগত পরামিতি প্রাক-বিক্রয় তথ্য

পণ্য মডেল: V1165

পণ্যের নাম: উল্লম্ব মেশিনিং সেন্টার

স্ট্যান্ডার্ড সিস্টেম: FANUC 0IMF/MITSUBISHI/SIEMENS

পণ্যের বর্ণনা:

1. X, Y, Z তিন-অক্ষ ভ্রমণ: 1100x650x550mm

2. টাকু ঘূর্ণন মোড হল বেল্ট সংযোগ, সর্বোচ্চ গতি: 10,000 rpm।

3. গ্রাহকদের চাহিদা মেটাতে টুল ম্যাগাজিনটি 24টি ডিস্ক ম্যানিপুলেটর টুল ম্যাগাজিন দিয়ে সজ্জিত।

4. হেড ইউনিট হল একটি ভারী বাক্সের গঠন যার অভ্যন্তরীণ পাঁজর এবং উচ্চ দৃঢ়তা রয়েছে।

5. টাকু টুলিং পদ্ধতি বায়ুচাপ প্রক্রিয়া গ্রহণ করে, টুলিংয়ের সময় টাকুটি সমানভাবে চাপ দেওয়া হয় এবং ভারবহনের জীবন দীর্ঘায়িত হয়।

6. বৈদ্যুতিক বাক্সটি কন্ট্রোলারের গরম করার উত্সকে আলাদা করার জন্য একটি অভ্যন্তরীণভাবে বিভক্ত এবং বিচ্ছিন্ন নকশা গ্রহণ করে। বৈদ্যুতিক বাক্সে বহিরাগত ধূলিকণা ঠেকাতে তাপ অপচয়ের জন্য সামনের অংশে একটি হিট এক্সচেঞ্জার ব্যবহার করা হয়; ফ্যানের হট প্লেট থেকে তাপ অপসারণের জন্য পিছনে একটি ফ্যান ব্যবহার করা হয়।

7. তিন-অক্ষ উচ্চ-নির্ভুলতা বল স্ক্রু গ্রহণ করে, যথার্থ বাদাম প্রাক-সংকোচন এবং শেষ প্রি-টেনশন ডিভাইসের সাথে মিলিত হয়, যাতে মেশিনের ব্যাকল্যাশ এবং তাপীয় বিকৃতি দীর্ঘ সময়ের জন্য কম রাখা হয়।

8. X, Y, এবং Z অক্ষগুলি রোলার-টাইপ রৈখিক নির্দেশিকা গ্রহণ করে, যার উচ্চ দৃঢ়তা, কম শব্দ রয়েছে এবং দ্রুত স্থানচ্যুতি করতে পারে এবং চক্র নির্ভুলতা পেতে পারে। দ্রুত চলাচলের গতি 36/36/36 মি/মিনিট।

9. সমস্ত সমাপ্ত পণ্যের অবস্থান নির্ভুলতা এবং সার্ভো বৈশিষ্ট্যগুলি নিশ্চিত করতে লেজার পজিশনিং সংশোধন এবং বৃত্তাকার পরীক্ষার মধ্য দিয়ে গেছে, এবং মেশিনের নির্ভুলতার দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করার জন্য মেশিনটি পাঠানোর আগে কঠোর পরিদর্শন ব্যবস্থা নেওয়া হয়।

পরামিতি

উল্লম্ব Cnc Vmc1100 এর স্ট্যান্ডার্ড কনফিগারেশন সামগ্রী

1সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা: FANUC 0IMF

2 প্রধান শ্যাফ্টের সর্বোচ্চ গতি: 10000rpm

3 টাকু ঘূর্ণন মোড: বেল্ট

4 স্পিন্ডেল টেপার: BT40/150

স্ট্যান্ডার্ড কনফিগারেশন: 24 ডিস্ক ম্যানিপুলেটর টুল ম্যাগাজিন

দ্রুত চলমান গতি: 36, 36, 36 মি/মিনিট

(1) কাটিয়া কুলিং সিস্টেম

(2) স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম

(3) কাটা এবং ফুঁ ডিভাইস

(4) বিস্ফোরণ-প্রমাণ কাজের লাইট

(5) তিন রঙের সতর্কতা আলো

(6) লেভেল অ্যাডজাস্টমেন্ট বোল্ট এবং স্পেসার

(7) বৈদ্যুতিক বক্স তাপ এক্সচেঞ্জার

(8) তিন-অক্ষ স্ক্রু প্রাক-টেনশন ডিভাইস

(9) প্রোগ্রাম স্টোরেজ

(10) RS232 ইন্টারফেস এবং 5m যোগাযোগ তার

(11) মেশিনে ক্লিনিং ডিভাইস: ওয়াটার বন্দুক এবং এয়ার বন্দুক

(12) ম্যানুয়াল পালস জেনারেটর: হাত চাকা

(13) ট্রান্সফরমার

(14) তিন-অক্ষ টেলিস্কোপিক প্রতিরক্ষামূলক কভার

(15) সম্পূর্ণ কভার শীট ধাতু

(16) অনমনীয় লঘুপাত

(17) নির্ভুলতা পরিদর্শন শংসাপত্র

(18) বৈদ্যুতিক যন্ত্রপাতি ম্যানুয়াল

(19) সিস্টেম ইউজার ম্যানুয়াল

(20) সিস্টেম প্রোগ্রাম অপারেশন ম্যানুয়াল

(21) চতুর্থ অক্ষ

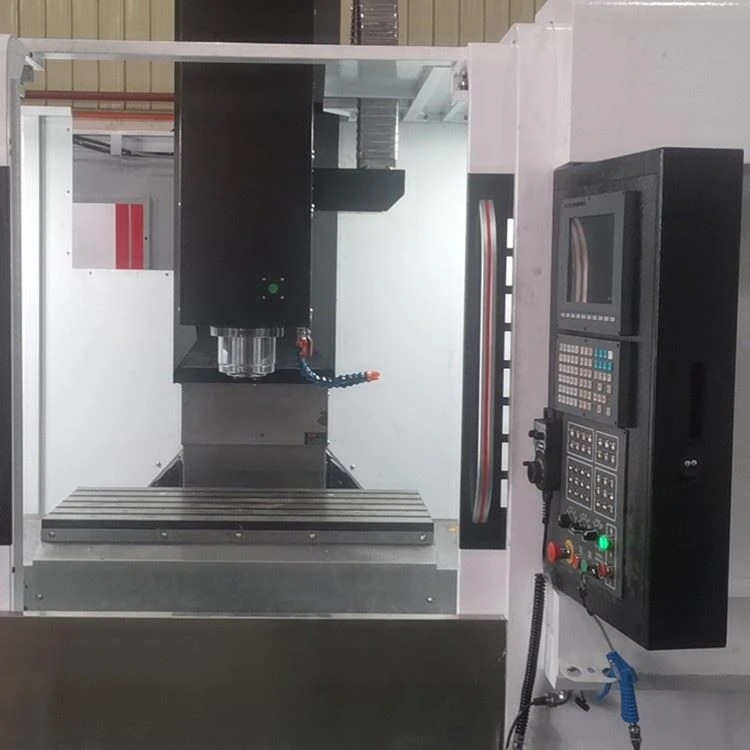

মেশিন ছবি

উল্লম্ব সিএনসি মিলিং মেশিন X1165 প্যাকিং তালিকা

মিলিং চক BT40 ER32

ল্যাটিন

হর্ন সামঞ্জস্য করুন

অ্যাঙ্কর বল্টু

অ্যালেন রেঞ্চ

রেঞ্চ

সিএনসি সিস্টেম 1 সেট (এলোমেলো)

ব্যবহারকারী এর ম্যানুয়াল

সাদৃশ্য সার্টিফিকেট

সিএনসি সিস্টেম অপারেশন ম্যানুয়াল

টুল পরিবর্তন বন্ধনী

মেশিনে এয়ার বন্দুক

সাদৃশ্য সার্টিফিকেট

উল্লম্ব Cnc V1165 এর ড্রাইভিং পদ্ধতি

ড্রাইভিং ডিভাইস হল একটি স্পিন্ডল ড্রাইভ ইউনিট, একটি ফিড ইউনিট, একটি স্পিন্ডেল মোটর এবং একটি ফিড মোটর সহ CNC মেশিনিং সেন্টারের অ্যাকচুয়েটরের ড্রাইভিং অংশ। সংখ্যাসূচক নিয়ন্ত্রণ ডিভাইসের নিয়ন্ত্রণে, টাকু এবং ফিড ড্রাইভ একটি বৈদ্যুতিক বা ইলেক্ট্রো-হাইড্রোলিক সার্ভো সিস্টেমের মাধ্যমে উপলব্ধি করা হয়। যখন বেশ কয়েকটি ফিড সংযুক্ত করা হয়, তখন অবস্থান, সরলরেখা, সমতল বক্ররেখা এবং স্থান বক্ররেখার প্রক্রিয়াকরণ সম্পন্ন করা যেতে পারে।

ফিড ড্রাইভ সিস্টেমে তিনটি নিয়ন্ত্রণ মোড রয়েছে: পৃথক লুপ, আধা-বন্ধ লুপ এবং সম্পূর্ণ বন্ধ লুপ। ওপেন-লুপ কন্ট্রোল এবং ক্লোজড-লুপ কন্ট্রোল একটি ফিডব্যাক সিস্টেম তৈরি করতে পজিশন এবং স্পিড ডিটেকশন ফিডব্যাক এলিমেন্ট ব্যবহার করা হয় কিনা তা স্বীকৃত হওয়া উচিত। আধা-বন্ধ লুপ নিয়ন্ত্রণ এবং সম্পূর্ণ বন্ধ লুপ নিয়ন্ত্রণের মধ্যে প্রধান পার্থক্য হল অবস্থান সনাক্তকরণ উপাদানটি CNC মেশিন টুলে অবস্থিত। . ওপেন-লুপ কন্ট্রোল সাধারণত ড্রাইভিং উপাদান হিসেবে স্টেপিং মোটর ব্যবহার করে এবং ক্লোজড-লুপ কন্ট্রোল সাধারণত সার্ভিস মোটরকে ড্রাইভিং উপাদান হিসেবে ব্যবহার করে।

ওপেন-লুপ সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা: অবস্থান ফিডব্যাক ডিভাইস ছাড়া নিয়ন্ত্রণ পদ্ধতিকে ওপেন-লুপ নিয়ন্ত্রণ বলে। যদি ওপেন-লুপ কন্ট্রোল ফিড ড্রাইভ সিস্টেম হিসাবে ব্যবহার করা হয়, ওপেন-লুপ সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা একটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা। ওপেন-লুপ সিএনসি সিস্টেমগুলি সাধারণত স্টেপিং ড্রাইভ সিস্টেমগুলি (ইলেক্ট্রো-হাইড্রোলিক পালস মোটর সহ) সার্ভো অ্যাকচুয়েটর হিসাবে ব্যবহার করে, তাই তাদের স্টেপিং ড্রাইভ সিস্টেমও বলা হয়। CNC machine tool.png সেমি-ক্লোজড-লুপ সিএনসি সিস্টেম: সেমি-ক্লোজড-লুপ পজিশন ডিটেকশন পদ্ধতি সাধারণত মোটরের শ্যাফটে অবস্থান সনাক্তকরণ উপাদান ইনস্টল করে (সাধারণত মোটর প্রস্তুতকারক দ্বারা ইনস্টল করা) মোটরের কোণ নিয়ন্ত্রণ করতে, এবং তারপর একটি বল স্ক্রু, ইত্যাদির মাধ্যমে এটি চালান। প্রক্রিয়াটি কোণটিকে ওয়ার্কটেবলের রৈখিক স্থানচ্যুতিতে রূপান্তরিত করে। যদি বল স্ক্রুটির নির্ভুলতা যথেষ্ট বেশি হয় এবং ব্যবধানটি ছোট হয়, তবে মেশিন টুলের নির্ভুলতার প্রয়োজনীয়তাগুলি সাধারণত পূরণ করা যেতে পারে।

ফুল-ক্লোজড-লুপ সিএনসি সিস্টেম: সম্পূর্ণ-বন্ধ-লুপ নিয়ন্ত্রণ পদ্ধতি হল মেশিন টুলের চলমান অংশগুলি থেকে সরাসরি অবস্থানের প্রকৃত আন্দোলনের মান প্রাপ্ত করা, তাই এটির সনাক্তকরণের নির্ভুলতা যান্ত্রিক সংক্রমণের নির্ভুলতার দ্বারা প্রভাবিত হয় না। .
