VMC 850 মূল্য

VMC 850 বিশদ ছবি

FC30 রজন বালি ঢালাই, অটোমোবাইল ছাঁচ, পেশাদার ঢালাই, উচ্চ কঠোরতা

বিকৃতি ছাড়াই সারা বছর ব্যবহার করা হলে একই মডেলের কাস্টিংগুলি ভারী হয়

তিন-অক্ষ রোলার লিনিয়ার গাইড

কলাম

আল্ট্রা-ওয়াইড কলাম হেরিংবোন স্ট্রাকচার ডিজাইন মেশিন টুলের অনমনীয়তা নিশ্চিত করে

টাকু

টাকু ছোট নাক নকশা

ভিত্তি--------------

Meehanite ঢালাই লোহা তৈরি, স্থিতিশীল উপাদান

একটি বড় ক্রোচ ডিজাইন এবং একটি চার-লাইন রেল ব্যবস্থা দিয়ে সজ্জিত, এটি চমৎকার মেশিনের স্থায়িত্ব এবং মেশিনিং নির্ভুলতা প্রদর্শন করে এবং মেশিনিংয়ের সময় কম্পনকে ব্যাপকভাবে হ্রাস করে

উচ্চ-দৃঢ়তা উপাদান ব্যবহার করে, ওয়ার্কটেবিলটি নিভিয়ে দেওয়া হয়েছে এবং এটি আত্মবিশ্বাসের সাথে সমস্ত ধরণের পণ্য প্রক্রিয়া করতে পারে।

পণ্যের তথ্য

স্ক্রু গাইড

ভিএমসি 850 প্রাইস বল স্ক্রু এবং কৃত্রিম স্ক্র্যাপার কোনচিং গাইড রেল নির্বাচন করা হয়েছে, মসৃণ খাওয়ানো, সঠিক অবস্থান এবং উচ্চ প্রক্রিয়াকরণ নির্ভুলতা সহ

একটি কপার কোর মোটর দ্বারা চালিত, আউটপুট স্থিতিশীল এবং শক্তি শক্তিশালী

স্টেইনলেস স্টীল প্রতিরক্ষামূলক কভার

অভ্যন্তরীণ প্রতিরক্ষা স্টেইনলেস স্টিলের তৈরি

সিল, টেকসই এবং মসৃণ চলমান

তাইওয়ান মূল গাইড রেল এবং সীসা স্ক্রু

মেশিনিং নির্ভুলতা, মেশিন টুলের দীর্ঘ সেবা জীবন, উপরের সিলভার তারের রড, উচ্চ-গতির ফিড, উচ্চ অপারেটিং দক্ষতা, কম তাপ উত্পাদন এবং উচ্চ-গতির ফিড নিশ্চিত করতে তাইওয়ানের আসল রূপালী তারের রেল গ্রহণ করুন

আমদানি করা বিয়ারিং

জাপান এনএসকে/জার্মানি এফএজি বিয়ারিংগুলি উচ্চ স্থিতিশীলতা এবং শক্তিশালী অনমনীয়তার জন্য ব্যবহৃত হয়

উন্নত তেল তৈলাক্তকরণ সিস্টেম

বিশুদ্ধ তামার বড়-ব্যাসের তেলের পাইপ দিয়ে সজ্জিত পুরো মেশিনের আচ্ছাদিত লুব্রিকেশন সিস্টেমটি গ্রহণ করা, মেশিন টুলের প্রতিটি অংশে তেল বিভাজক ইনস্টল করা হয়, যেমন ওয়ার্কবেঞ্চ, কলাম, গাইড রেল ইত্যাদি, প্রতিটি বিস্তারিত আরও দক্ষতার সাথে লুব্রিকেট করার জন্য

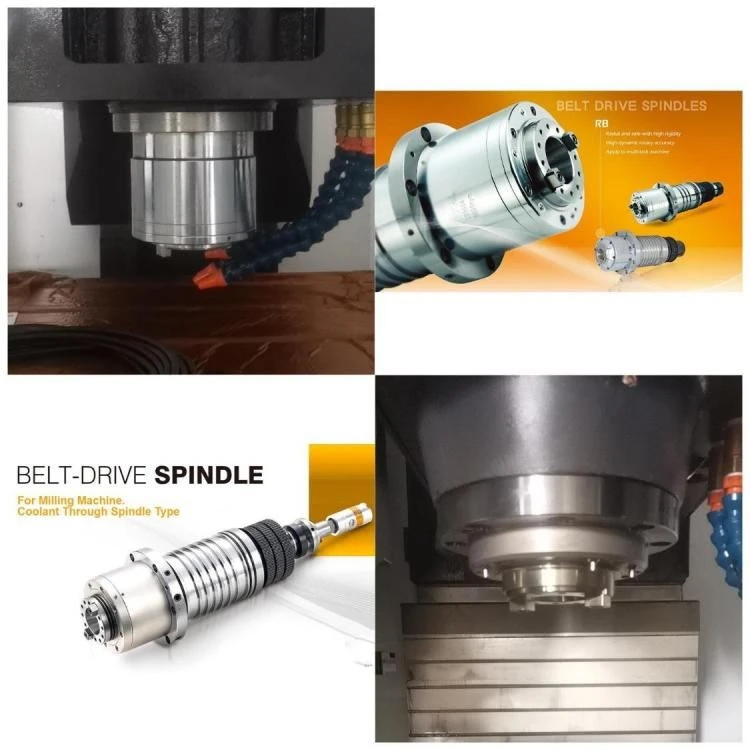

উচ্চ গতির টাকু

স্পিন্ডেলের গতি 1200ORPM তাইওয়ানের আমদানি করা টাকু, কম্পিউটারের ভারসাম্য সংশোধন এবং চলমান পরীক্ষা, পণ্যগুলির স্থিতিশীল এবং দক্ষ প্রক্রিয়াকরণ এবং ঐচ্ছিক বেল্ট স্পিন্ডল, কেন্দ্রীয় জলের আউটলেট, তেল-ঠান্ডা, বৈদ্যুতিক টাকু, ইত্যাদির মতো উচ্চ হতে পারে।

অত্যাধুনিক আনুষাঙ্গিক ব্যবহার করে, ergonomic ইন্টারেক্টিভ ইন্টারফেস, servo ড্রাইভ সহ, উচ্চ-নির্ভুল মিলিং প্রক্রিয়াকরণ প্রয়োজনীয়তা সম্পূর্ণ করতে পারে, সিস্টেমটি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।

তাইওয়ান শাংগিন গাইড রেল, সীসা স্ক্রু, তিন-অক্ষ ব্যবহার করে বল গাইড, মাঝারি ফ্রিকোয়েন্সি quenching, নির্ভুলতা স্ক্র্যাপিং এবং নির্ভুলতা নিশ্চিত করতে নাকাল।

VMC 850 মূল্য আপনাকে ক্রয় থেকে ব্যবহার করার জন্য প্রযুক্তিগত সহায়তার সম্পূর্ণ সেট সরবরাহ করে এবং বিশেষ প্লেনগুলি আপনার প্রয়োজন অনুসারে কাস্টমাইজ করা যেতে পারে

অন-সাইট ইনস্টলেশন, কমিশনিং, প্রশিক্ষণ

পুরো মেশিনের জন্য এক বছরের ওয়ারেন্টি, সিএনসি সিস্টেমের জন্য তিন বছরের ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ

পরিদর্শন গ্রাহকদের স্বাগতম

(স্পিন্ডল অয়েল কুলিং ডিভাইস সহ স্ট্যান্ডার্ড)

FANUC সিস্টেম জি কোড এনসাইক্লোপিডিয়া-

FANUC G কোড এনসাইক্লোপিডিয়া

1. G কোড ফাংশনের সংক্ষিপ্ত বিবরণ

G00------দ্রুত অবস্থান

G01------লিনিয়ার ইন্টারপোলেশন

G02------ঘড়ির কাঁটার দিকে বৃত্তাকার ইন্টারপোলেশন

G03------ঘড়ির কাঁটার বিপরীত দিকে বৃত্তাকার ইন্টারপোলেশন

জি04------সময় বিরাম

মধ্যবর্তী বিন্দুর মধ্য দিয়ে G05-------আর্ক ইন্টারপোলেশন

G06------প্যারাবোলিক ইন্টারপোলেশন

G07------Z স্প্লাইন কার্ভ ইন্টারপোলেশন

G08------ফিড ত্বরণ

জি09------ফিড হ্রাস

G10------ডেটা সেটিং

জি16------পোলার কোঅর্ডিনেট প্রোগ্রামিং

G17------XY সমতল প্রক্রিয়া করা হচ্ছে

G18------XZ প্লেন প্রক্রিয়াকরণ করা হচ্ছে

জি19------ওয়াইজেড প্লেন প্রক্রিয়া করা হচ্ছে

জি20------ইঞ্চি আকার (ফ্রাঙ্কেন সিস্টেম)

জি21-----মেট্রিক আকার (ফ্রাঙ্কেন সিস্টেম)

G22------ব্যাসার্ধ মাত্রা প্রোগ্রামিং পদ্ধতি

G220-----সিস্টেম অপারেশন ইন্টারফেসে ব্যবহার করুন

G23------ব্যাস সাইজ প্রোগ্রামিং পদ্ধতি

G230-----সিস্টেম অপারেশন ইন্টারফেসে ব্যবহার করুন

জি24------সাবরুটিনের শেষ

জি25------জাম্প প্রসেসিং

জি26------সাইকেল প্রক্রিয়াকরণ

G30------বিবর্ধন বাতিলকরণ

G31------- হারের সংজ্ঞা

জি32------সমান পিচ থ্রেড কাটিং, ইঞ্চি সিস্টেম

জি33------সমান পিচ থ্রেড কাটিং, মেট্রিক সিস্টেম

G34------বর্ধিত পিচ থ্রেড কাটা

কম পিচ সহ G35------ থ্রেড কাটা

G40------টুল ক্ষতিপূরণ/টুল অফসেট বাতিলকরণ

G41------টুল ক্ষতিপূরণ-বাম

G42------টুল ক্ষতিপূরণ-সঠিক

G43------ টুল অফসেট-পজিটিভ

G44------ টুল অফসেট-নেতিবাচক

G45------ টুল অফসেট প্লাস / প্লাস

G46------ টুল অফসেট প্লাস /-

G47------টুল অফসেট-/-

G48------টুল অফসেট-/ প্লাস

G{{0}} টুল অফসেট 0/ প্লাস

G{{0}} টুল অফসেট 0/-

G{{0}} টুল অফসেট প্লাস /0

G{{0}} টুল অফসেট-/0

G53------সরল লাইন অফসেট, লগআউট

G54------ওয়ার্কপিস স্থানাঙ্ক সেট করুন

G55------ওয়ার্কপিস স্থানাঙ্ক 2 সেট করুন

G56------ওয়ার্কপিস স্থানাঙ্ক সেট করুন 3

G57------ওয়ার্কপিস স্থানাঙ্ক চার সেট করুন

G58------ওয়ার্কপিস স্থানাঙ্ক পাঁচটি সেট করুন

G59------ওয়ার্কপিস স্থানাঙ্ক সেট করুন 6

G60------সঠিক পথ পদ্ধতি (সূক্ষ্ম)

G61------সঠিক পথ পদ্ধতি (মাঝখানে)

G62------সঠিক পথ পদ্ধতি (মোটা)

জি63------ট্যাপিং থ্রেড

G68------ টুল অফসেট, অভ্যন্তরীণ কোণ

G69------টুল অফসেট, বাহ্যিক কোণ

জি70------ইঞ্চি সাইজ ইঞ্চি (এটি সিমেন্সের, এবং ফ্রাঙ্কের একটি জি 21)

G71------মেট্রিক সাইজ মিমি

জি74------রেফারেন্স পয়েন্টে ফিরে যান (মেশিন জিরো পয়েন্ট)

G75------প্রোগ্রাম করা স্থানাঙ্কের শূন্য বিন্দুতে ফিরে যান

G76------থ্রেডিং যৌগিক চক্র

G80------ক্যানড সাইকেল লগআউট

G81------বাহ্যিক ক্যানড চক্র

জি331-----থ্রেড টিনজাত চক্র

G90------পরম আকার

G91------ আপেক্ষিক আকার

G92------প্রিফেব্রিকেটেড স্থানাঙ্ক

G93------সময় কাউন্টডাউন, ফিড রেট

জি94------ফিড রেট, ফিড প্রতি মিনিট

G95------ফিড রেট, প্রতি বিপ্লব ফিড

G96------ধ্রুবক রৈখিক গতি নিয়ন্ত্রণ

G97------স্থির লাইন গতি নিয়ন্ত্রণ বাতিল করুন

2. জি কোড ফাংশনের বিস্তারিত ব্যাখ্যা

দ্রুত অবস্থান

বিন্যাস: G00 X(U)__Z(W)__

ব্যাখ্যা: (1) এই নির্দেশটি টুলটিকে দ্রুত পয়েন্ট কন্ট্রোল মোড অনুযায়ী নির্দিষ্ট অবস্থানে নিয়ে যায়। আন্দোলনের সময় ওয়ার্কপিসটি সরানো উচিত নয়

প্রক্রিয়াকরণের জন্য.

(2) সমস্ত প্রোগ্রাম করা অক্ষ একই সময়ে প্যারামিটার দ্বারা সংজ্ঞায়িত গতিতে চলে। যখন একটি নির্দিষ্ট অক্ষ প্রোগ্রাম করা মান শেষ করে, তখন এটি বন্ধ হয়ে যাবে এবং অন্যটি

অক্ষ চলতে থাকে,

(3) নন-মুভিং কোঅর্ডিনেটগুলিকে প্রোগ্রাম করার দরকার নেই।

(4) G00 কে G0 হিসাবে লেখা যেতে পারে

উদাহরণ: G00 X75 Z200

G01 U-25 W-100

প্রথমে, X এবং Z একই সময়ে A বিন্দুতে দ্রুত 25 হাঁটে, এবং তারপর Z দিক থেকে দ্রুত B নির্দেশ করতে 75 হাঁটে।

রৈখিক ক্ষেপক

বিন্যাস: G01 X(U)__Z(W)__F__(mm/min)

ব্যাখ্যা: (1) এই কমান্ডটি টুলটিকে লিনিয়ার ইন্টারপোলেশন মোডে নির্দিষ্ট অবস্থানে নিয়ে যায়। চলাচলের গতি F দ্বারা নির্দেশিত হয়

খাওয়ানোর হার। সমস্ত স্থানাঙ্ক সংযোগে পরিচালিত হতে পারে।

(2) G01 কে G1 হিসাবেও লেখা যেতে পারে

উদাহরণ: G01 X40 Z20 F150

বিন্দু A থেকে B বিন্দুতে দ্বি-অক্ষ সংযোগ

বৃত্তাকার ইন্টারপোলেশন

বিন্যাস 1: G02X(u)____Z(w)____I____K____F_____

ব্যাখ্যা: (1) যখন X এবং Z G90 এ থাকে, তখন আর্ক শেষ বিন্দু স্থানাঙ্ক হল প্রোগ্রাম করা শূন্য বিন্দুর সাপেক্ষে পরম স্থানাঙ্কের মান। G91 এ,

আর্ক এন্ড পয়েন্ট হল আর্ক স্টার্ট পয়েন্টের সাপেক্ষে বর্ধিত মান। G90 বা G91 নির্বিশেষে, I এবং K হল প্রারম্ভিক বিন্দুর সাপেক্ষে চাপ কেন্দ্রের ক্রমবর্ধমান স্থানাঙ্ক।

I হল X-নির্দেশের মান, এবং K হল Z-দিকনির্দেশের মান। বৃত্তের কেন্দ্রের স্থানাঙ্কগুলি বৃত্তাকার ইন্টারপোলেশনে বাদ দেওয়া হবে না, যদি না এটি অন্যান্য বিন্যাসে প্রোগ্রাম করা হয়।

(2) যখন G02 নির্দেশ প্রোগ্রাম করা হয়, এটি সরাসরি চতুর্ভুজ বৃত্ত, পূর্ণ বৃত্ত, ইত্যাদি সম্পাদনা করতে পারে।

দ্রষ্টব্য: যখন চতুর্ভুজ অতিক্রম করা হয়, ফাঁক ক্ষতিপূরণ স্বয়ংক্রিয়ভাবে সঞ্চালিত হবে. যদি গ্যাপ ক্ষতিপূরণ এবং মেশিন টুলের প্রকৃত ব্যাকল্যাশ প্যারামিটার এলাকার শেষে প্রবেশ করা হয়

মহান বৈষম্য ওয়ার্কপিসে স্পষ্ট কাটা চিহ্ন সৃষ্টি করবে।

(3) G02 কে G2 হিসাবেও লেখা যেতে পারে।

উদাহরণ: G02 X60 Z50 I40 K0 F120

বিন্যাস 2: G02X(u)____Z(w)____R( প্লাস \－)__F__

দ্রষ্টব্য: (1) একটি পূর্ণ বৃত্তের প্রোগ্রামিংয়ের জন্য ব্যবহার করা যাবে না

(2) R হল ওয়ার্কপিসের একপাশে R চাপের ব্যাসার্ধ। R একটি চিহ্ন, " প্লাস " এর অর্থ হল চাপ কোণটি 180 ডিগ্রির কম;

"-" এর অর্থ হল চাপ কোণটি 180 ডিগ্রির বেশি। "প্লাস" বাদ দেওয়া যেতে পারে।

(3) এটি শেষ বিন্দুর স্থানাঙ্কের উপর ভিত্তি করে। যখন শেষ বিন্দু এবং প্রারম্ভ বিন্দুর মধ্যে দৈর্ঘ্য 2R এর চেয়ে বেশি হয়, তখন একটি চাপের পরিবর্তে একটি সরল রেখা ব্যবহার করা হয়।

উদাহরণ: G02 X60 Z50 R20 F120

বিন্যাস 3: G02X(u)____Z(w)____CR=__(ব্যাসার্ধ)F__

বিন্যাস 4: G02X(u)____Z(w)__D__(ব্যাস)F___

এই দুটি প্রোগ্রামিং ফরম্যাট মূলত ফরম্যাট 2 এর মতই।

বৃত্তাকার ইন্টারপোলেশন

দ্রষ্টব্য: বিন্যাসটি G02 কমান্ডের মতোই, তবে চাপের ঘূর্ণনের দিকটি বিপরীত।

সময়মত বিরতি

বিন্যাস: G04__F__ বা G04__K__

দ্রষ্টব্য: প্রক্রিয়াকরণ আন্দোলন বিরাম দেওয়া হয়েছে. সময় শেষ হওয়ার পরে, প্রক্রিয়াকরণ চলতে থাকবে। বিরতি সময় F নিম্নলিখিত ডেটা দ্বারা নির্দিষ্ট করা হয়। ইউনিট হল সেকেন্ড।

ব্যাপ্তি হল 0.01 সেকেন্ড থেকে 300 সেকেন্ড।

মধ্যবর্তী বিন্দু বৃত্তাকার ইন্টারপোলেশন

বিন্যাস: G05X(u)____Z(w)____IX_____IZ_____F_____

ব্যাখ্যা: (1) X এবং Z হল শেষ বিন্দুর স্থানাঙ্ক এবং IX এবং IZ হল মধ্যবর্তী বিন্দুর স্থানাঙ্ক। অন্যগুলো G02/G03 এর মত

উদাহরণ: G05 X60 Z50 IX50 IZ60 F120

ত্বরণ/ক্ষয়

বিন্যাস: G08

দ্রষ্টব্য: তারা প্রোগ্রাম বিভাগে একা একটি লাইন দখল করে। যখন প্রোগ্রামটি এই বিভাগে চলে, তখন ফিডের হার 10 শতাংশ বৃদ্ধি পাবে। আপনি যদি এটিকে 20 শতাংশ বৃদ্ধি করতে চান তবে আপনাকে দুটি পৃথক অংশ লিখতে হবে।

ব্যাসার্ধ প্রোগ্রামিং

বিন্যাস: G22

দ্রষ্টব্য: যদি এটি প্রোগ্রামে একা একটি লাইন দখল করে, তবে সিস্টেমটি ব্যাসার্ধ মোডে চলে এবং প্রোগ্রামের নিম্নলিখিত মানগুলিও ব্যাসার্ধের বিষয়।

ব্যাস সাইজ প্রোগ্রামিং পদ্ধতি

বিন্যাস: G23

দ্রষ্টব্য: যদি এটি প্রোগ্রামে একা একটি লাইন দখল করে, তবে সিস্টেমটি ব্যাস মোডে চলে এবং প্রোগ্রামের নিম্নলিখিত মানগুলিও ব্যাসের সাপেক্ষে।

জাম্প প্রক্রিয়াকরণ

বিন্যাস: G25 LXXX

দ্রষ্টব্য: যখন প্রোগ্রামটি প্রোগ্রামের এই বিভাগে কার্যকর করে, তখন এটি এটি দ্বারা মনোনীত প্রোগ্রাম বিভাগটি স্থানান্তর করবে। (XXX হল প্রোগ্রাম সেগমেন্ট নম্বর)।

সাইকেল প্রক্রিয়াকরণ

বিন্যাস: G26 LXXX QXX

ব্যাখ্যা: যখন প্রোগ্রামটির এই বিভাগে প্রোগ্রামটি কার্যকর করা হয়, তখন নির্দিষ্ট বিভাগটি লুপ বডি হিসাবে এই বিভাগে শুরু হয় এবং লুপের সংখ্যা Q এর পিছনে থাকা মান দ্বারা নির্ধারিত হয়।

ম্যাগনিফিকেশন বাতিলকরণ

বিন্যাস: G30

বর্ণনা: প্রোগ্রামে একা একটি লাইন দখল করুন এবং G31 এর ফাংশন বাতিল করতে G31 এর সাথে এটি ব্যবহার করুন।

বিবর্ধনের সংজ্ঞা

বিন্যাস: G31 F_____

G32-সমান পিচ থ্রেড প্রক্রিয়াকরণ (ইংরেজি সিস্টেম)

G33-সমান পিচ থ্রেড প্রক্রিয়াকরণ (মেট্রিক সিস্টেম)

বিন্যাস: G32/G33 X(u)____Z(w)____F____

ব্যাখ্যা: (1) X এবং Z হল শেষ বিন্দুর স্থানাঙ্ক এবং F হল পিচ

(2) G33/G32 শুধুমাত্র একক-মেরু, একক-শুরু থ্রেড প্রক্রিয়া করতে পারে।

(3) X মানের পরিবর্তন টেপার থ্রেড প্রক্রিয়া করতে পারে

(4) এই কমান্ডটি ব্যবহার করার সময়, টাকু গতি খুব বেশি হতে পারে না, অন্যথায় টুল পরিধান বড় হবে।

ওয়ার্কপিস স্থানাঙ্ক সেট করুন/স্পিন্ডলের সর্বোচ্চ (নিম্ন) গতি সেট করুন

বিন্যাস: G50 S____Q____

দ্রষ্টব্য: S হল টাকুটির সর্বোচ্চ গতি, Q হল স্পিন্ডলের সর্বনিম্ন গতি

ওয়ার্কপিস স্থানাঙ্ক সেট করুন

বিন্যাস: G54

দ্রষ্টব্য: সিস্টেমে বিভিন্ন স্থানাঙ্ক সিস্টেম থাকতে পারে, G54 প্রথম স্থানাঙ্ক সিস্টেমের সাথে মিলে যায় এবং এর উৎপত্তি অবস্থানের মান মেশিনের পরামিতিতে সেট করা হয়।

G55—ওয়ার্কপিস স্থানাঙ্ক 2 সেট করুন

উপরের মতই

G56—ওয়ার্কপিস স্থানাঙ্ক তিনটি সেট করুন

উপরের মতই

G57—ওয়ার্কপিস স্থানাঙ্ক চার সেট করুন

উপরের মতই

G58—ওয়ার্কপিস স্থানাঙ্ক পাঁচ সেট করুন

উপরের মতই

G59—ওয়ার্কপিস স্থানাঙ্ক 6 সেট করুন

উপরের মতই

সঠিক পথ

বিন্যাস: G60

দ্রষ্টব্য: প্রকৃত মেশিনিং প্রক্রিয়ায়, যখন বেশ কয়েকটি অ্যাকশন একসাথে সংযুক্ত থাকে, সঠিক পথ প্রোগ্রামিং ব্যবহার করার সময়, পরবর্তী প্রক্রিয়াকরণের সময় একটি বাফারিং প্রক্রিয়া (অর্থাৎ হ্রাস) হবে।

একটানা পথ

বিন্যাস: G64

দ্রষ্টব্য: G60 এর সাথে সম্পর্কিত। প্রধানত রুক্ষ মেশিনিং জন্য ব্যবহৃত.

রেফারেন্স পয়েন্টে ফিরে যান (মেশিন জিরো পয়েন্ট)

বিন্যাস: G74 XZ

ব্যাখ্যা: (1) অন্য কোন বিষয়বস্তু এই অনুচ্ছেদে প্রদর্শিত হবে না।

(2) G74 এর পরে উপস্থিত স্থানাঙ্কগুলি X এবং Z এর সাথে শূন্যে ফিরে আসবে।

(3) G74 ব্যবহার করার আগে, নিশ্চিত করুন যে মেশিন টুলটি একটি রেফারেন্স পয়েন্ট সুইচ দিয়ে সজ্জিত।

(4) একক-অক্ষ শূন্য রিটার্নও সম্ভব।

প্রোগ্রামিং স্থানাঙ্কের জিরো পয়েন্টে ফিরে যান

বিন্যাস: G75 XZ

বর্ণনা: প্রোগ্রাম করা স্থানাঙ্কের শূন্য বিন্দুতে ফিরে যান

প্রোগ্রামিং স্থানাঙ্কের শুরুতে ফিরে যান

বিন্যাস: G76

বর্ণনা: সেই অবস্থানে ফিরে যান যেখানে টুলটি প্রক্রিয়াকরণ শুরু করে।

বাইরের বৃত্ত (অভ্যন্তরীণ বৃত্ত) টিনজাত চক্র

বিন্যাস: G81__X(U)__Z(W)__R__I__K__F__

ব্যাখ্যা: (1) X, Z হল শেষ বিন্দুর স্থানাঙ্ক মান এবং U, W হল বর্তমান বিন্দুর সাপেক্ষে শেষ বিন্দুর বর্ধিত মান।

(2) R হল স্টার্টিং পয়েন্ট সেকশনের মেশিন করা ব্যাস।

(3) আমি রুক্ষ বাঁক জন্য ফিড, K হল সূক্ষ্ম বাঁক জন্য ফিড, I এবং K স্বাক্ষরিত সংখ্যা, এবং দুটির চিহ্ন একই হওয়া উচিত।

সাইন কনভেনশনটি নিম্নরূপ: বাইরের কেন্দ্রের অক্ষ থেকে কাটা (বাইরের বৃত্ত বাঁক) হল "-", অন্যথায় এটি " প্লাস"।

(4) বিভিন্ন X, Z, R বিভিন্ন বাইরের বৃত্ত সহ সুইচগুলি নির্ধারণ করে, যেমন: টেপার বা নো ডিগ্রী,

পজিটিভ টেপার বা রিভার্স টেপার, লেফট কাটিং বা ডান কাটিং ইত্যাদি।

(5) F হল কাটিংয়ের গতি (মিমি/মিনিট)

(6) প্রক্রিয়াকরণের পরে, টুলটি শেষ বিন্দুতে থামে।

উদাহরণ: G81 X40 Z 100 R15 I-3 K-1 F100

প্রক্রিয়াকরণ প্রক্রিয়া:

1: G01 ফিড 2 বার I (প্রথম কাট হল I, শেষ কাট হল I প্লাস K ফিনিশিং), গভীর কাটিং:

2: G01 দ্বি-অক্ষের ইন্টারপোলেশন, শেষ অংশে কাটা, যদি মেশিনিং শেষ হয় তবে এটি বন্ধ হয়ে যাবে:

3: G01 একটি নিরাপদ অবস্থানে ছুরি I প্রত্যাহার করে, এবং একই সময়ে অক্জিলিয়ারী কাটিং পৃষ্ঠকে মসৃণ করে

4: G00 দ্রুত উচ্চ কার্যকারী পৃষ্ঠ I এর বাইরের দিকে ফিড করে, এবং পরবর্তী কাটার প্রক্রিয়ার জন্য I সংরক্ষণ করে, এবং 1 এ পুনরাবৃত্তি করে।

পরম মান প্রোগ্রামিং

বিন্যাস: G90

ব্যাখ্যা: (1) যখন G90 প্রোগ্রামে প্রোগ্রাম করা হয়, তখন প্রোগ্রাম করা সমস্ত স্থানাঙ্কের মানগুলি প্রোগ্রাম করা জিরো পয়েন্টের উপর ভিত্তি করে।

(2) সিস্টেমটি চালিত হওয়ার পরে, মেশিন টুলটি G অবস্থায় থাকে।

N0010 G90 G92 x20 z90

N0020 G01X40 Z80 F100

N0030 G03X60 Z50 I0 K-10

N0040 M02

ক্রমবর্ধমান প্রোগ্রামিং

বিন্যাস: G91

দ্রষ্টব্য: যখন G91 প্রোগ্রামে প্রোগ্রাম করা হয়, তখন সমস্ত পরবর্তী স্থানাঙ্ক মানগুলি প্রারম্ভিক বিন্দু হিসাবে পূর্ববর্তী স্থানাঙ্ক অবস্থান ব্যবহার করে গণনা করা হয়

আন্দোলনের প্রোগ্রাম করা মান। কোঅর্ডিনেট সিস্টেমের পরবর্তী সেগমেন্টে, পূর্ববর্তী পয়েন্টটি সর্বদা প্রোগ্রামিং এর সূচনা বিন্দু হিসাবে ব্যবহৃত হয়।

উদাহরণ: N0010 G91 G92 X20 Z85

N0020 G01X20 Z-10 F100

N0030 Z-20

N0040 X20 Z-15

N0050 M02

ওয়ার্কপিস সমন্বয় সিস্টেম সেট করুন

বিন্যাস: G92 X__ Z__

ব্যাখ্যা: (1) G92 শুধুমাত্র বর্তমানে সিস্টেম দ্বারা প্রদর্শিত স্থানাঙ্কের মান পরিবর্তন করে, স্থানাঙ্ক অক্ষকে সরায় না এবং সেট স্থানাঙ্কে পৌঁছায়

উৎপত্তির উদ্দেশ্য।

(2) G92 এর প্রভাব হল প্রদর্শিত টুল নোজ কোঅর্ডিনেটকে সেট মান পরিবর্তন করা।

(3) G92 এর পিছনে XZ আলাদাভাবে বা সমস্ত প্রোগ্রাম করা যেতে পারে।

G94—ফিড রেট, প্রতি মিনিটে ফিড

দ্রষ্টব্য: এটি চালু হলে এটি মেশিনের ডিফল্ট অবস্থা।

সাবরুটিন কল

বিন্যাস: G20 L__

N__

ব্যাখ্যা: (1) L এর পরে সাবরুটিনের N এর পরে প্রোগ্রামের নাম যা কল করা হবে, তবে N ইনপুট করা যাবে না।

N এর পরে শুধুমাত্র 1~99999999 নম্বরগুলি অনুমোদিত৷

(2) উপরে বর্ণিত বিষয়বস্তু ছাড়া অন্য বিষয়বস্তু অবশ্যই প্রোগ্রামের এই বিভাগে প্রদর্শিত হবে না।

সাবরুটিনের শেষ থেকে ফিরে আসুন

বিন্যাস: G24

ব্যাখ্যা: (1) G24 সাবরুটিনের শেষ নির্দেশ করে এবং প্রোগ্রামের পরবর্তী বিভাগে ফিরে আসে যাকে সাবরুটিন বলা হয়।

(2) G24 এবং G20 জোড়ায় দেখা যায়

(3) G24 এর এই বিভাগে অন্য কোন কমান্ড অনুমোদিত নয়।

তিন, জি কোড প্রোগ্রামিং উদাহরণ

উদাহরণ: সাবরুটিন কল প্রক্রিয়াতে প্যারামিটার স্থানান্তর প্রক্রিয়াটি ব্যাখ্যা করতে নিম্নলিখিত উদাহরণটি ব্যবহার করুন, অনুগ্রহ করে অ্যাপ্লিকেশনটিতে মনোযোগ দিন

প্রোগ্রামের নাম: P10

M03 S1000

G20 L200

M02

N200 G92 X50 Z100

G01 X40 F100

Z97

G02 Z92 X50 I10 K0 F100

G01 Z-25 F100

G00 X60

Z100

G24

আপনি যদি একাধিকবার কল করতে চান তবে অনুগ্রহ করে নিম্নলিখিত বিন্যাসটি ব্যবহার করুন

M03 S1000

N100 G20 L200

N101 G20 L200

N105 G20 L200

M02

N200 G92 X50 Z100

G01 X40 F100

Z97

G02 Z92 X50 I10 K0 F100

G01 Z-25 F100

G00 X60

Z100

G24

G331—থ্রেড প্রক্রিয়াকরণ চক্র

বিন্যাস: G331 X__ Z__I__K__R__p__

ব্যাখ্যা: (1) X-নির্দেশের ব্যাস পরিবর্তিত হয়, X=0 হল সোজা থ্রেড

(2) Z হল থ্রেড দৈর্ঘ্য, পরম বা আপেক্ষিক প্রোগ্রামিং করা যেতে পারে

(3) থ্রেড কাটার পর X দিক থেকে আমি রান-আউট দৈর্ঘ্য, ± মান

(4) R থ্রেডের বাইরের ব্যাস এবং মূল ব্যাসের মধ্যে ব্যাসের পার্থক্য, ধনাত্মক মান

(5) K পিচ KMM

(6) পি থ্রেডের সাইকেল প্রক্রিয়াকরণের সময়, যেটি, বেশ কয়েকটি কাটারে কাটা

ইঙ্গিত:

1. প্রতিটি ফিডের গভীরতা R÷p এবং গোলাকার, এবং শেষ কাটাটি থ্রেডের পৃষ্ঠকে মসৃণ করার জন্য ফিড করে না

2. X এর ধনাত্মক এবং নেতিবাচক দিক অনুসারে অভ্যন্তরীণ থ্রেড রান-আউট দ্বারা I মানের নাম নির্ধারণ করা হয়।

3. থ্রেড প্রক্রিয়াকরণ চক্রের শুরুর অবস্থান হল থ্রেডের বাইরের বৃত্তের সাথে টুল টিপ সারিবদ্ধ করা।

উদাহরণ:

M3

G4 f2

G0 x30 z0

G331 z-50 x0 i10 k2 r1.5 p5

G0 z0

M05

চার, পরিপূরক এবং সতর্কতা

1. G00 এবং G01

G00 গতিপথের দুই প্রকার: সরলরেখা এবং ভাঙা রেখা। এই নির্দেশ শুধুমাত্র পয়েন্ট পজিশনিং জন্য ব্যবহার করা হয় এবং কাটা জন্য ব্যবহার করা যাবে না.

G01 নির্দিষ্ট ফিড হারে একটি রৈখিক গতিতে নির্দেশ দ্বারা নির্দিষ্ট লক্ষ্য বিন্দুতে চলে যায়, সাধারণত কাটার জন্য ব্যবহৃত হয়

2. G02 এবং G03

G02: ক্লকওয়াইজ সার্কুলার ইন্টারপোলেশন G03: কাউন্টারক্লকওয়াইজ সার্কুলার ইন্টারপোলেশন

3. G04 (বিলম্ব বা বিরতি আদেশ)

সাধারণত সামনে এবং বিপরীতের মধ্যে স্যুইচ করার জন্য ব্যবহৃত হয়, অন্ধ গর্ত, ধাপে গর্ত, বাঁক এবং স্লটিং

4. G17, G18, G19 প্লেন নির্বাচন নির্দেশাবলী, সমতল প্রক্রিয়াকরণ নির্দিষ্ট করুন, সাধারণত মিলিং মেশিন এবং মেশিনিং কেন্দ্রগুলির জন্য ব্যবহৃত হয়

G17: XY সমতল, বাদ দেওয়া যেতে পারে, অথবা এটি XY সমতলের সমান্তরাল সমতল হতে পারে

জি 18: এক্সজেড প্লেন বা এটির সমান্তরাল একটি প্লেন, সিএনসি লেথে শুধুমাত্র এক্সজেড প্লেন রয়েছে, কোনও বিশেষ পদের প্রয়োজন নেই

G19: YZ প্লেন বা এটির সমান্তরাল একটি সমতল

5. G27, G28, G29 রেফারেন্স পয়েন্ট কমান্ড

G27: রেফারেন্স পয়েন্টে ফিরে যান, রেফারেন্স পয়েন্টের অবস্থান পরীক্ষা করুন এবং নিশ্চিত করুন

G28: স্বয়ংক্রিয়ভাবে রেফারেন্স পয়েন্টে ফিরে যান (মধ্যবর্তী পয়েন্টের মধ্য দিয়ে যাওয়া)

G29: রেফারেন্স পয়েন্ট থেকে রিটার্ন, G28 এর সাথে ব্যবহার করা হয়

6. G40, G41, G42 ব্যাসার্ধ ক্ষতিপূরণ

G40: টুল ব্যাসার্ধ ক্ষতিপূরণ বাতিল করুন

7. G43, G44, G49 দৈর্ঘ্যের ক্ষতিপূরণ

G43: দৈর্ঘ্য ইতিবাচক ক্ষতিপূরণ G44: দৈর্ঘ্য নেতিবাচক ক্ষতিপূরণ G49: টুল দৈর্ঘ্য ক্ষতিপূরণ বাতিল করুন

8. G32, G92, G76

G32: থ্রেড কাটা G92: থ্রেড কাটা টিনজাত চক্র G76: থ্রেড কাটা যৌগ চক্র

9. টার্নিং প্রসেসিং: G70, G71, 72, G73

G71: এক্সিয়াল রাফ টার্নিং কম্পাউন্ড সাইকেল কমান্ড G70: ফিনিশিং কম্পাউন্ড সাইকেল G72: ফেস টার্নিং, রেডিয়াল রাফ টার্নিং সাইকেল G73: রুক্ষ টার্নিং সাইকেল কপি করুন

10. মিলিং মেশিন, মেশিনিং সেন্টার:

G73: হাই-স্পিড ডিপ হোল পেকিং G83: ডিপ হোল পেকিং G81: ড্রিলিং সাইকেল G82: ডিপ হোল ড্রিলিং সাইকেল

G74: বাম-হাত থ্রেড প্রক্রিয়াকরণ G84: ডান হাতের থ্রেড প্রক্রিয়াকরণ G76: সূক্ষ্ম বিরক্তিকর চক্র G86: বিরক্তিকর প্রক্রিয়াকরণ চক্র

G85: রিমিং G80: চক্র কমান্ড বাতিল করুন

11. প্রোগ্রামিং মোড G90, G91

G90: পরম সমন্বয় প্রোগ্রামিং G91: ইনক্রিমেন্টাল কোঅর্ডিনেট প্রোগ্রামিং

12. টাকু সেটিং কমান্ড

G50: সর্বোচ্চ স্পিন্ডল স্পিড সেট করা G96: কনস্ট্যান্ট সারফেস স্পিড কন্ট্রোল G97: স্পিন্ডল স্পিড কন্ট্রোল (ধ্রুব সারফেস স্পিড কন্ট্রোল কমান্ড বাতিল করুন) G99: পয়েন্ট R (মাঝখানে গর্ত) G98: রেফারেন্স পয়েন্টে ফিরে যান (শেষ গর্ত)

13. স্পিন্ডেল ফরওয়ার্ড এবং রিভার্স রোটেশন স্টপ নির্দেশাবলী M03, M04, M05

M03: স্পিন্ডল ফরোয়ার্ড M04: স্পিন্ডল রিভার্স M05: স্পিন্ডল স্টপ

14. কাটিং ফ্লুইড সুইচ M07, M08, M09

M07: M08-এ মিস্ট কাটিং ফ্লুইড: M09-এ লিকুইড কাটিং ফ্লুইড: কাটিং ফ্লুইড অফ

15. মোশন স্টপ M00, M01, M02, M30

M00: প্রোগ্রাম পজ M01: পরিকল্পিত স্টপ M02: মেশিন রিসেট M30: প্রোগ্রাম শেষ হয়, পয়েন্টার শুরুতে ফিরে আসে

16. M98: কল সাবরুটিন

17. M99: মূল প্রোগ্রামে ফিরে যান

গরম ট্যাগ: vmc 850 মূল্য, চীন, সরবরাহকারী, নির্মাতারা, কারখানা, মূল্য, বিক্রয়ের জন্য, চীনে তৈরি
