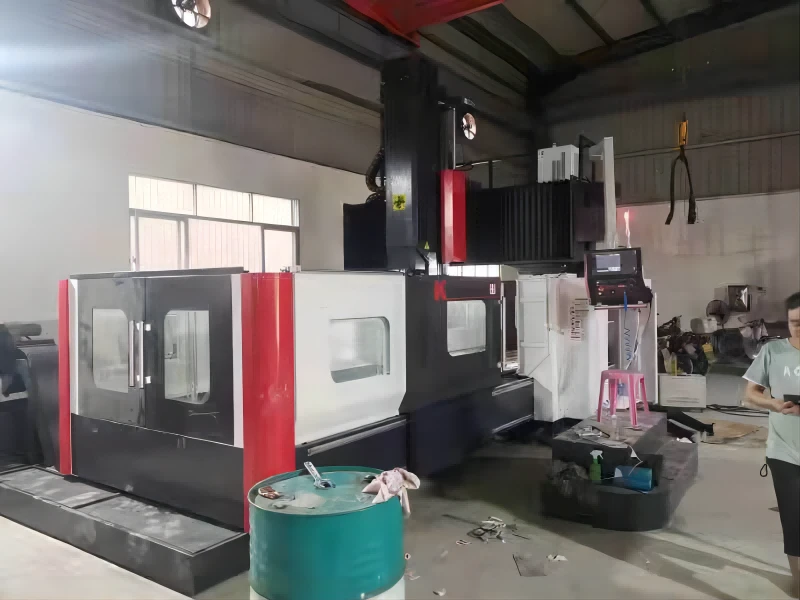

ডাবল কলাম Vmc
Y অক্ষ ভ্রমণ 1500 ㎜
Z অক্ষ ভ্রমণ 800 ㎜
গ্যান্ট্রি প্রস্থ 1500 ㎜
ওয়ার্কপিস সাইজ 1050 ㎜ থেকে সর্বোচ্চ উচ্চতা
স্পিন্ডল এন্ড ফেস থেকে ওয়ার্কটেবল 140-940 ㎜ পর্যন্ত দূরত্ব
কাজের টেবিল
ওয়ার্কবেঞ্চ এলাকা
2000×1300 ㎜
সর্বাধিক লোড ক্ষমতা (ওয়ার্কবেঞ্চে সর্বাধিক লোড) 4000 কেজি
ডাবল কলাম vmc উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং ভাল স্থায়িত্ব সহ একটি দক্ষ বহু-কার্যকরী প্রক্রিয়াকরণ সরঞ্জাম। এর প্রধান ব্যবহারগুলির মধ্যে রয়েছে:
মেশিনিং। এটি বিভিন্ন উচ্চ-নির্ভুলতা এবং উচ্চ-নির্ভুলতা যান্ত্রিক অংশ যেমন বিয়ারিং, পুলি, ছাঁচ ইত্যাদি প্রক্রিয়া করতে পারে এবং একই সময়ে মিলিং, ড্রিলিং এবং ট্যাপিংয়ের মতো একাধিক প্রক্রিয়াকরণ প্রক্রিয়া সম্পাদন করতে পারে।
ছাঁচ তৈরি। ছাঁচ উত্পাদন ক্ষেত্রে, গ্যান্ট্রি মেশিনিং কেন্দ্রগুলি তাদের নির্ভুল প্রক্রিয়াকরণ ক্ষমতার কারণে ব্যাপকভাবে ব্যবহৃত হয়। তারা ছাঁচের অংশগুলি যেমন টেমপ্লেট, ছাঁচের কোর এবং পাঞ্চগুলি প্রক্রিয়া করতে পারে এবং জটিল ত্রিমাত্রিক কনট্যুর এবং বাঁকা পৃষ্ঠগুলির প্রক্রিয়াকরণ সম্পূর্ণ করতে পারে।
স্বয়ংচালিত উত্পাদন. এটি শরীরের অংশ, ইঞ্জিনের অংশ, চ্যাসিস উপাদান, ইত্যাদি প্রক্রিয়া করতে ব্যবহৃত হয় এবং জটিল বাঁকা পৃষ্ঠগুলির উচ্চ-নির্ভুলতা কাটা এবং প্রক্রিয়াকরণ অর্জন করতে পারে।
মহাকাশ শিল্প. মহাকাশের যন্ত্রাংশ, প্রসেসিং বিমানের কাঠামোগত অংশ, ইঞ্জিনের অংশ ইত্যাদির উচ্চ নির্ভুলতা এবং মানের প্রয়োজনীয়তা পূরণ করুন।
শক্তি শিল্প। পারমাণবিক বিদ্যুৎকেন্দ্র নির্মাণের সময়, পারমাণবিক শক্তি সরঞ্জামের অংশগুলি প্রক্রিয়াকরণ করা হয় যাতে সরঞ্জামগুলির নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করা হয়।
অন্য এলাকা সমূহ. যেমন রেলওয়ে, জাহাজ, ইলেকট্রনিক উত্পাদন, ইত্যাদি, গ্যান্ট্রি মেশিনিং কেন্দ্রগুলি ব্যাপকভাবে ব্যবহৃত হয়।
সংক্ষেপে, গ্যান্ট্রি মেশিনিং সেন্টার হল একটি বহুমুখী সিএনসি সরঞ্জাম যা বিভিন্ন ধরণের শিল্প এবং যন্ত্রাংশ প্রক্রিয়াকরণের জন্য উপযুক্ত।
মেশিন প্যারামিটার
|
মডেল |
এলকে-2015 |
|
এক্স-অক্ষ ভ্রমণ |
2200 ㎜ |
|
Y অক্ষ ভ্রমণ |
1500 ㎜ |
|
Z অক্ষ ভ্রমণ |
800 ㎜ |
|
গ্যান্ট্রি প্রস্থ |
1500 ㎜ |
|
ওয়ার্কপিস আকারের উপর সর্বোচ্চ উচ্চতা |
1050 ㎜ |
|
টাকু শেষ মুখ থেকে worktable দূরত্ব |
140-940 ㎜ |
|
কাজের টেবিল |
|
|
ওয়ার্কবেঞ্চ এলাকা |
2000×1300 ㎜ |
|
সর্বাধিক লোড ক্ষমতা (ওয়ার্কবেঞ্চে সর্বাধিক লোড) |
4000 কেজি |
|
ওয়ার্কবেঞ্চ টি-স্লট (সংখ্যা - আকার × ব্যবধান) |
9T-22×150 |
|
টাকু |
|
|
স্পিন্ডল টেপার |
BT50 |
|
টাকু গতি |
6000rpm |
|
মোটর |
|
|
টাকু শক্তি |
18KW |
|
তিনটি অক্ষ মোটর শক্তি |
X/Y/Z:4.5/4.5/4.5 kw |
|
খাওয়ানোর হার |
|
|
কাটার গতি (কাটিং গতি) |
1-10000 মিমি/মিনিট |
|
অবস্থান নির্ভুলতা |
±0.005/300 ㎜ |
|
পুনরাবৃত্তিযোগ্যতা |
±0.005/300 ㎜ |
|
অন্যান্য স্পেসিফিকেশন |
|
|
ওজন |
18000 কেজি (প্রায়) |
|
আকার |
6300*3500*3390mm |
|
一, প্রধান পরামিতি |
||||
|
1 |
নিয়ন্ত্রক: |
জাপান FANUC 0IMF 5 |
||
|
2 |
তিনটি অক্ষ ভ্রমণ: |
2200×1500×800(মিমি) |
||
|
3 |
কাজের টেবিল: |
2000×1300(মিমি) |
||
|
4 |
টাকু স্পেসিফিকেশন: |
18KW BT50.6000rpm তাইওয়ান DAIDA(BELT) |
||
|
5 |
দ্রুত ট্র্যাভার্স গতি: |
X/Y/Z:15 মি/মিনিট |
||
|
6 |
টুল ম্যাগাজিন: (ঐচ্ছিক) |
বিটি50 24টি তাইওয়ান আইমাচ/জাপান ওকাদা |
||
|
স্ট্যান্ডার্ড কনফিগারেশন |
||||
|
1 |
কেন্দ্রীভূত স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম |
10/15KG হাইড্রোলিক লুব্রিকেশন পাম্প |
||
|
2 |
ওয়ার্কিং লাইট কাজ শেষ |
24V তিন রঙ |
||
|
3 |
ইলেকট্রনিক হ্যান্ডহুইল |
5V একচেটিয়াভাবে FANUC সিস্টেমের জন্য |
||
|
4 |
শীতলকরণ ব্যবস্থা |
220V/380V উল্লম্ব সাবমার্সিবল পাম্প750/1000W |
||
|
5 |
এলইডি ওয়ার্ক লাইট লাইটিং (1 টুকরা) |
|||
|
6 |
বায়ুসংক্রান্ত ব্রোচ ডিভাইস, অন্যান্য বায়ু উত্স 6.5KG/M |
|||
|
7 |
নেটওয়ার্ক ট্রান্সমিশন ফাংশন |
|||
|
8 |
টুলবক্স এবং নির্দেশাবলী |
|||
|
9 |
বায়ুচালিত বন্দুকবিশেষ |
|||
|
10 |
চিপ পরিবাহক (দুটি স্ক্রু + চেইন প্রকার) |
ফিউজলেজের গোড়ায় টুইন স্ক্রু টাইপ, 200L ওয়াটার ট্যাঙ্কের চেইন টাইপ ড্রেন (কার্ট সহ) |
||
|
11 |
সিস্টেম এম কোড স্বয়ংক্রিয় পাওয়ার-অফ ফাংশন নিয়ন্ত্রণ করে |
|||
|
12 |
টাকু তেল শীতল |
রুকল |
||
|
13 |
স্পিন্ডল সাইড 2 কুল্যান্ট পোর্ট |
বল ভালভ সুইচ সহ বাঁশের পাইপ |
||
|
14 |
স্পিন্ডেল সাইড 1 এয়ার কুলিং পোর্ট |
বল ভালভ সুইচ সহ বাঁশের পাইপ |
||
|
15 |
মেশিন টুল ফুট স্ক্রু + ফুট লেভেলিং ব্লক |
ফাউন্ডেশন ড্রিলিং (অঙ্কন অনুযায়ী নির্মাণ) |
||
|
16 |
মেশিন টুল ইনপুট ভোল্টেজ (35-40KVA) ট্রান্সফরমার 380V |
|||
ডাবল কলাম vmc CNC প্রযুক্তি গ্রহণ করে এবং একটি উচ্চ-নির্ভুলতা এবং উচ্চ-দক্ষতা উত্পাদন প্রক্রিয়া রয়েছে। এর সুবিধাগুলি হল:

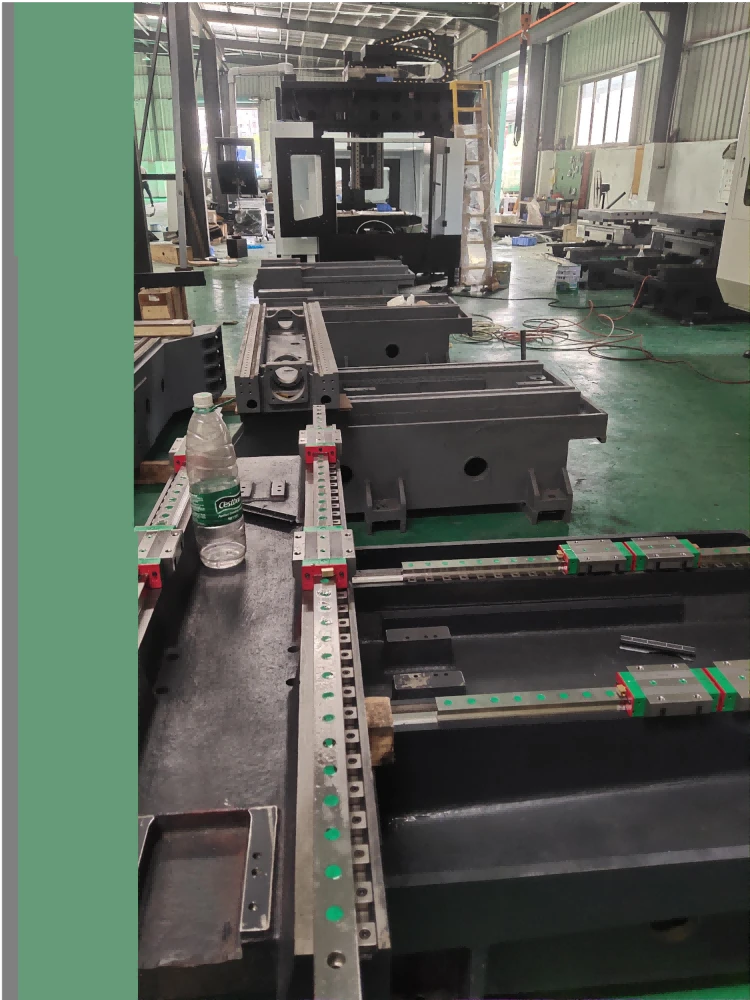

1. উচ্চ নির্ভুলতা: গ্যান্ট্রি মেশিনিং সেন্টার আমদানি করা উচ্চ-নির্ভুলতা আমদানি করা লিনিয়ার গাইড এবং বল স্ক্রু ব্যবহার করে, যা মেশিনিং প্রক্রিয়া চলাকালীন উচ্চ-নির্ভুল গতি নিয়ন্ত্রণ অর্জন করতে পারে।
2. উচ্চ দক্ষতা: গ্যান্ট্রি মেশিনিং সেন্টার বহু-অক্ষ সংযোগ নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে, যা একাধিক কাজের সমন্বিত সমাপ্তি উপলব্ধি করতে পারে এবং কাজের দক্ষতা উন্নত করতে পারে।
3. স্থায়িত্ব: গ্যান্ট্রি মেশিনিং সেন্টারের অপারেটিং সিস্টেম স্থিতিশীল এবং নির্ভরযোগ্য এবং এটির নির্ভুলতা এবং নির্ভরযোগ্যতা না হারিয়ে দীর্ঘ সময়ের জন্য চলতে পারে।
সংক্ষেপে, গ্যান্ট্রি মেশিনিং সেন্টারটি উচ্চ নির্ভুলতা, উচ্চ দক্ষতা এবং উচ্চ স্থায়িত্ব সহ একটি বহু-কার্যকরী প্রক্রিয়াকরণ সরঞ্জাম। এটি অটোমোবাইল, বিমান চালনা, ইলেকট্রনিক্স, ছাঁচ এবং অন্যান্য শিল্প সহ শিল্প উত্পাদন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
